Inter process communication (การสื่อสารภายใน)

การสื่อสารระหว่าง Service นั้นเป็นหนึ่งในหัวใจหลักของ Microservice ทำให้เกิดการแลกเปลี่ยนข้อมูลซึ่งกันและกัน

ชนิดของ Inter process communication

แบ่งออกเป็น 2 ชนิดได้แก่

1. Synchronous remote procedure invocation
   • ตัวอย่างเช่น gRPC, REST เป็นต้น
   • Circuit breaker pattern
2. Asynchronous messaging
   • ตัวอย่างเช่น Kafka, RabbitMQ เป็นต้น
   • Message Broker pattern
   • Outbox Pattern

Synchronous remote procedure invocation

Important Note 📝:

• รอการตอบสนอง (Blocking)
• Circuit breaker pattern

ลักษณะ

• Blocking เมื่อ Client ทำการ Request ไปหา Server และจะถูก Block (ต้องรอ) จนกว่า Server
• one-to-one สื่อสารได้แค่ 1 คู่เท่านั้น

ข้อดี

• ไม่มีปัญหาจู้จี้จุกจิกเหมือน Asynchronous messaging
• เหมาะสมงานที่ต้องการคำตอบทันที (Realtime) หรือความถูกต้องสูง

ข้อเสีย

• High Coupling หากมี Service ไหนตายไป ตายทั้งระบบ (Cascading Failure) เพราะรอการ Response จาก Service ที่ตายไปนั้นเอง ซึ่งจะไม่มีการตอบกลับมา
• สื่อสารได้แค่ one-to-one คุยเป็นคู่ๆ เท่านั้น

ประเด็นสำคัญ

• gRPC ประหยัด Bandwidth มากกว่า REST
• ต้องมีการกำหนด Timeout ของการ Request
  • เพื่อป้องกัน Server ปลายทางตายแล้วต้นทางยังรอคนตาย
• Circuit breaker pattern
  • เพื่อป้องกัน Server ปลายทางตายแล้วต้นทางยังไปถามเรื่อยๆ
  • Circuit breaker เปรียบเสมือนสะพานไฟ ไว้กันไฟฟ้าลัดวงจร (Short Circuit) ถ้าในบริบทนี้หมายถึงป้องกันปลายทางตาย
• ถ้า Service มีหลายๆ Instance ต้องทำ Service Discovery
  • Client-Side Discovery
  • Server-Side Discovery

Circuit breaker pattern

เรามาลองดูว่ามีเรื่องอะไรที่ต้องรู้เกี่ยวกับ Circuit breaker pattern

• มี Library จัดการเรื่องพวกนี้ให้
  • เช่นใน golang มี hystrix-go เป็นต้น

stateDiagram-v2
    [*] --> Closed: เริ่มต้น

    Closed --> Open: Error บ่อยๆ เกิน Threshold

    Open --> HalfOpen: รอครบเวลา

    HalfOpen --> Open: ทดสอบแล้วยัง Error
    HalfOpen --> Closed: ทดสอบแล้ว Success

• Closed สถานะวงจรปิด ทำให้ Request เกิดตามปกติไปหาปลายทาง
  • หาก Error เกิดบ่อยเกินไปจะพาไปสู่สถานะ Open
• Open สถานะวงจรเปิด สั่งปิดการ Request ไปหาปลายทาง
  • รอเวลาสักพักเพื่อไปสู่สถานะ HalfOpen
• HalfOpen ที่สถานะนี้จะเกิดได้ 2 กรณี
  • ไปสู่ Closed เมื่อทดสอบแล้ว Success
  • ไปสู่ Open เมื่อทดสอบแล้วยัง Error

Service Discovery

เมื่อเราอยาก Scale โดยการขยายจำนวน Instance ของ Service เช่น เปิด Service A 5 ตัว เมื่อนั้นให้รู้ไว้ว่าเราต้องทำสองกรณีนี้เสมอคือ

1. Client-Side Discovery

• Service Registry เทคโนโลยีและเครื่องมือสำคัญที่นิยมใช้ เช่น Netflix Eureka, HashiCorp Consul
• Client-Side Load Balancer & Client Libraries เทคโนโลยีและเครื่องมือสำคัญที่นิยมใช้ เช่น Spring Cloud LoadBalancer, OpenFeign

graph TD
    %% Nodes
    SR(Service Registry)
    Client[Client]

    subgraph Service_Pool [Service A Instances]
        S1[Service A #1]
        S2[Service A #2]
        S3[Service A #3]
    end

    %% Styles
    style Client fill:#9b59b6,stroke:#333,stroke-width:2px,color:#fff
    style SR fill:#e74c3c,stroke:#333,stroke-width:2px,color:#fff
    style S1 fill:#3498db,stroke:#333,stroke-width:2px,color:#fff
    style S2 fill:#3498db,stroke:#333,stroke-width:2px,color:#fff
    style S3 fill:#3498db,stroke:#333,stroke-width:2px,color:#fff

    %% Flow
    S1 & S2 & S3 -- "Register" --> SR
    Client -- "1. Query Registry" --> SR
    SR -. "2.Service Address" .-> Client
    Client -- "3. Call Direct" --> S1

• แต่ละ Instance ของ Service ต้อง register เข้า Service registry
• Client ต้องเป็นคนถามไปหา Server ว่ามีบริการอยู่ไหนบ้างเอง?
• Client ต้องเลือก Instance ที่จะไปเอง (Direct call)
  • Client ต้องทำ Client-Side Load Balancing ด้วยตัวเอง เพื่อให้เลือกได้อย่างเหมาะสมที่สุด

2. Server-Side Discovery

graph TD
    %% Nodes
    Client[Client]
    LB(Load Balancer)
    SR(Service Registry)
    S1[Service A #1]
    S2[Service A #2]
    S3[Service A #3]

    %% Styles
    style Client fill:#9b59b6,stroke:#333,stroke-width:2px,color:#fff
    style LB fill:#2ecc71,stroke:#333,stroke-width:2px,color:#000
    style SR fill:#e74c3c,stroke:#333,stroke-width:2px,color:#fff
    style S1 fill:#3498db,stroke:#333,stroke-width:2px,color:#fff
    style S2 fill:#3498db,stroke:#333,stroke-width:2px,color:#fff
    style S3 fill:#3498db,stroke:#333,stroke-width:2px,color:#fff

    %% Steps
    S1 -- "register" --> SR
    S2 -- "register" --> SR
    S3 -- "register" --> SR

    Client -- "1. call service" --> LB

    LB <== "2. get address for service" ==> SR

    LB -- "3. call service" --> S1

• แต่ละ Instance ของ Service ต้อง register เข้า Service registry
• Client ติดต่อกับ Load balancer ของ Server
• Load balancer จะเป็นผู้เลือก Instance ให้ Client

Important Note 📝:

• Client-Side Discovery เลือกเอง
• Server-Side Discovery ให้ Server เลือกให้

Asynchronous messaging

Important Note 📝:

• ไม่รอการตอบสนอง (Non-blocking)
• Message broker Pattern
• Outbox Pattern

ลักษณะ

• Non-blocking เมื่อ Client ทำการ Request ไม่ต้องรอ Response
• สื่อสารแบบ one-to-one คุยเป็นคู่หรือ one-to-many คุยเป็นกลุ่มก็ได้
• มีรูปแบบวิธีการสื่อสาร 2 รูปแบบ
  • Direct message (การสื่อสารตรง) 👎
    • Service รู้จักกันตรงๆ
    • ข้อเสีย คือ High Coupling ไม่ต่างจากแบบ Synchronous remote procedure invocation เช่น Service A คุยกับ Service B หากรู้จักกันตรงๆ จะพึ่งพากันมาเกินไป หาก Service B ตายจะส่งข้อมูลไม่ได้
  • Message broker (การสื่อสารผ่านคนกลาง) 👍
    • Service ไม่ได้รู้จักกันตรงๆ รู้จักแค่ Broker คนกลาง
    • ข้อดี คือ Loose coupling อิสระต่อกัน ไม่พึ่งพากัน

Message broker เป็นตัวเลือกที่ดีที่สุด

Message Broker

เป็นดั่งไปรษณีย์ส่งจดหมายไปยัง Service ต่างๆ

graph LR
    %% Nodes
    A[Service A]
    MB[Message Broker]
    B[Service B]
    C[Service C]
    D[Service D]

    %% Styles
    style A fill:#e1e1e1,stroke:#333,stroke-width:1px
    style MB fill:#e1e1e1,stroke:#333,stroke-width:1px
    style B fill:#e1e1e1,stroke:#333,stroke-width:1px
    style C fill:#e1e1e1,stroke:#333,stroke-width:1px
    style D fill:#e1e1e1,stroke:#333,stroke-width:1px

    %% Flow
    A -- "Publish" --> MB
    MB --> B
    MB --> C
    MB --> D

ข้อดี

• Loose coupling แทบไม่ต้องพึ่งพากันเลย
• Availability สูงกว่า เพราะหาก Service อื่นๆ ตายจะไม่พาเราตายไปด้วย
• สื่อสารได้มากกว่า 1 คู่

ข้อเสีย

• ปัญหาจู้จี้จุกจิกเยอะกว่า Synchronous remote procedure invocation

ปัญหา

• Duplicated message บางครั้งอาจจะเกิดข้อความซ้ำส่งไป (รับมือได้ ✅)
• Incorrect Message Ordering บางครั้ง Message อาจจะผิดลำดับ (แก้ได้ ✅)

ตัวอย่างเช่น Service A มี Instance คือ S1, S2 และมี Message คือ M1, M2 หากว่าการส่ง Message กระจายตัวเป็นดังนี้

• M1 ไปหา S1
• M2 ไปหา S2

มีความเป็นไปได้ที่ M2 จะไปถึงปลายทางก่อน M1 ทำให้การ Process ผิดลำดับไป

• การ Update Database และการส่ง Message ไม่ Atomicity ทำให้เกิดเหตุการดังนี้ (แก้ได้ ✅)
  • ส่งแต่ไม่ Update คือการ Update ดันได้ Error และ Rollback ไปแล้ว แต่ยังส่ง Message ไปบอกแล้วว่า Update สำเร็วแล้ว (ทั้งๆ ที่การ Update นั้นถูกยกเลิกไปแล้ว)
  • Update แต่ไม่ส่ง คือการ Update สำเร็จ แต่ส่ง Message ไม่สำเร็จ อันนี้ปลายทางก็จะไม่รู้ว่า Update แล้ว

การแก้ปัญหา

การแก้ปัญหา Duplicated message

เราสามารถแก้ปัญหา Duplicated message ข้อความซ้ำได้โดยการบันทึก Message ID ของข้อความที่รับมาลง Database เพื่อให้ระบบรู้ว่าข้อความนี้เคยทำแล้วหรอไม่ ในกรณีที่มีข้อความใหม่มา โดยเราจะทำการบันทึกลง PROCESSED_MESSAGE table และอัพเดต Business Data Table ใน Transaction เดียวกัน

flowchart LR
    Msg[Message] --> App[Consumer App]
    subgraph DB [Database Transaction]
        App -->|1. Insert| T[PROCESSED_MSG table]
        App -->|2. Update| Biz[Business Data Table]
    end
    T -.->|Duplicate Key Error| Ignore[Ignore Message]

การแก้ปัญหา Incorrect Message Ordering

ปัญหานี้อาจจะพบเจอใน Tech อื่นๆ ได้บ้าง แต่ถ้าใช้ Kafka และ RabbitMQ พวกมันได้แก้ปัญหาพวกนี้ไปแล้ว

graph LR
    subgraph P [Sender Side]
        Sender[Sender] --> Router{Router /
Message Key}
    end

    subgraph Broker [Message Broker]
        direction TB
        subgraph P1 [Partition 1]
            M1[orderId = 1]
        end
        subgraph P2 [Partition 2]
            M2[orderId = 2]
        end
        subgraph P3 [Partition 3]
            M3[orderId = 3]
        end
    end

    subgraph C [Consumer Side]
        P1 --> Instance1[Service A
Instance 1]
        P2 --> Instance2[Service A
Instance 2]
        P3 --> Instance3[Service A
Instance 3]
    end

    Router -- "Hashing(orderId)" --> P1
    Router -- "Hashing(orderId)" --> P2
    Router -- "Hashing(orderId)" --> P3

    style P1 fill:#f9f,stroke:#333,stroke-width:2px
    style P2 fill:#f9f,stroke:#333,stroke-width:2px
    style P3 fill:#f9f,stroke:#333,stroke-width:2px

เนื่องจากปัญหาคือการกระจาย Message ไปยัง Instance ต่างๆ ของ Service ทำให้ข้อมูลผิดลำดับได้ถูกไหม? แล้วทางแก้ปัญหานั้นก็ง่ายแสนง่าย ก็คือให้ข้อความที่มี Partition key อันเดียวกันส่งไปที่ Instance เดียวกัน

Important Note 📝:

• Partition คือท่อส่งข้อความไปหาปลายทาง

เช่น จากภาพเราใช้ Partition key เป็น OrderId ลองดูไปที่ OrderId = 1 ทุกๆ Message ที่มี OrderId = 1 จะไปอยู่ใน Partition 1 ตลอดในช่วงเวลานึง ทำให้รับประกันว่า Message จะเรียงลำดับข้อความถูกต้องเพราะไม่กระจายไปมั่วๆ

ต่อให้ Message ที่ OrderId คนละอันกันส่งแบบกระจาย Instance ต่างๆ ก็ไม่เป็นอะไร เพราะ Order คนละตัวกันไม่น่ามีผลต่อกัน สำคัญคือ Order เดียวกันส่งไปที่ Partition เดียวกันก็พอแล้ว

Important Note 📝:

• Kafka จัดการเรื่องพวกนี้ให้แล้ว

การใช้งานพื้นฐาน Kafka

การแก้ปัญหาความไม่ Atomicity ของ Updating และ Messaging

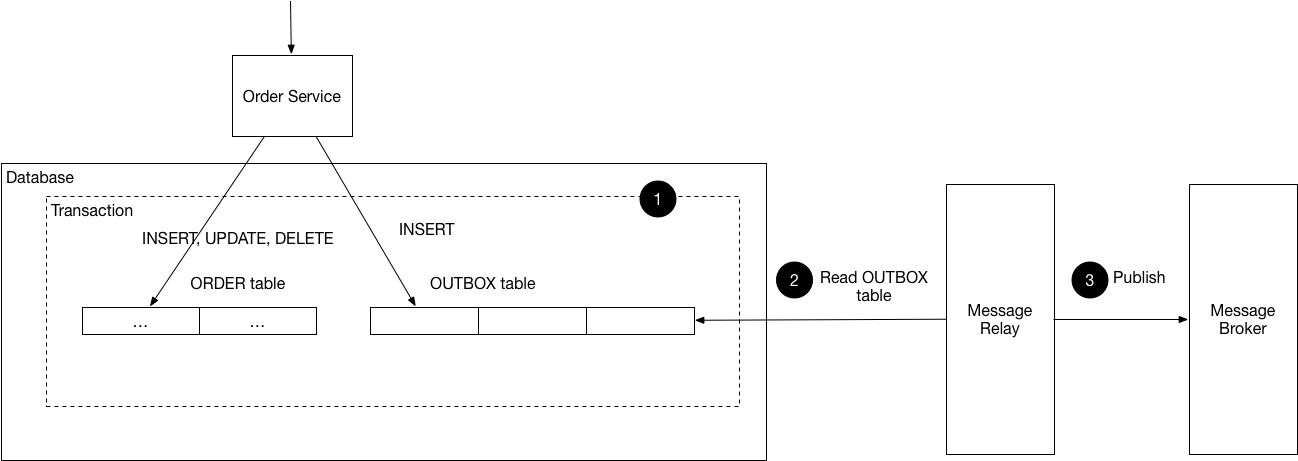

เราจะใช้ Outbox Pattern ในการแก้ปัญหานี้ รูปจาก https://microservices.io/patterns/data/transactional-outbox.html

Important Note 📝:

โดยเราจะทำให้การ

• Update, Insert, Delete ข้อมูล Business
• Insert ข้อความที่จะส่งลงใน Outbox Table

ให้อยู่ใน Transaction เดียวกัน

และให้ Message Relay ไปอ่าน Outbox Table เพื่อส่งข้อความไปที่ Message broker

การใช้ Transaction เดียวกันทั้งการ CRUD และ Messaging ทำให้เกิด Atomicity นั้นเอง

การ Implementation ของ Message Relay มีด้วยกัน 2 รูปแบบ

• Transaction Log Tailing (วิธีที่แนะนำ)
  • Relay อ่าน Database Transaction Log (ดักจับ log)
• Polling Publisher (วิธีแบบง่าย แต่เป็นภาระ Database)
  • Relay อ่าน Query ตารางตรงๆ ทุกๆ x วินาที

บทสรุปของ Message broker

• จัดการ Duplicated message, ความไม่ Atomicity ของ CRUD และ Messaging
  1. การบันทึก Insert message id ลง Processed message table
  2. การทำ CRUD ของ Business
  3. การส่งข้อความ Messaging ต้อง Insert ลง Outbox table
  • (1)-(3) ทั้งหมดที่กล่าวมานี้ต้องอยู่ใน Transaction เดียวกัน
• Partition key ใช้ป้องกันข้อความผิดลำดับได้
• Message Relay ทำได้ 2 วิธี แต่ดีที่สุดคือ Transaction Log Tailing
